抓斗

抓斗，是指起重机抓取干散货物的专用工具。由两块或多块可启闭的斗状颚板合在一起组成容物空间，装料时使颚板在物料堆中闭合，物料被抓入容物空间，卸料时颚板在料堆上悬空状态下开启，物料散落在料堆上，颚板的开合一般由起重机起升机构钢丝绳操纵。抓斗作业无繁重体力劳动，可达到较高的装卸效率并确保安全，是港口主要干散货装卸工具。按作业货物的种类，可分为矿石抓斗、煤炭抓斗、粮食抓斗、木材抓斗等。

分类

按形状分类

按形状可分为贝形抓斗和桔瓣抓斗，前者由两个完整的铲斗组成，后者由三个或三个以上的颚板组成。

按驱动方式分类

按驱动方式可分为液压式抓斗和机械式抓斗两大类。

一、液压式抓斗

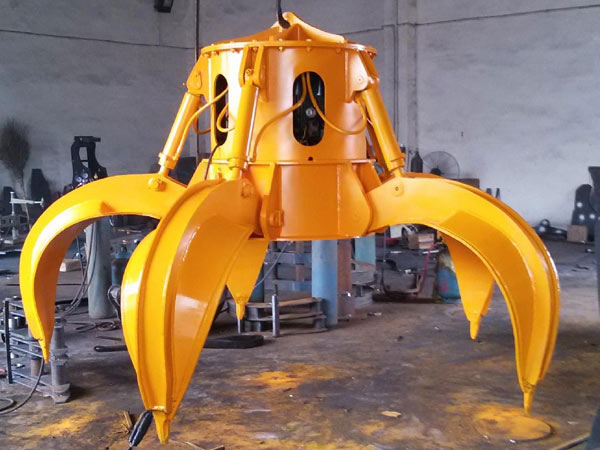

液压式抓斗本身装有开合结构，一般用液压油缸驱动，由多个颚板组成的液压式抓斗也叫液压爪。液压抓斗在液压类专用设备中应用比较广泛，如液压挖掘机、液压起重塔等。

液压抓斗属液压结构件类产品，由液压油缸、斗（颚板）、连接立柱、斗耳板、斗耳套、斗齿、齿座等零配件组成，所以焊接是液压抓斗最关键的制作工序，焊接质量直接影响到液压抓斗的结构强度及使用寿命。另外液压油缸也是最关键的驱动部件。

液压抓斗属专用行业设备配件，需要专用设备才能高效率、高质量的进行作业，如：数控等离子切割机、坡口铣边机、卷板机、焊接变位机、镗床、液压试验台等。

挖掘机专用液压抓斗 　分为回转和不回转两种，不带回转的抓斗采用挖掘机铲斗油缸的油路，不用另外添加液压阀块及管路；带回转的抓斗要添加一套液压阀块及管路来控制。

挖掘机专用液压抓斗适用场合：

1、建筑地基的基坑挖掘、深坑挖掘及泥、沙、煤、碎石的装载。

2、特别适用于沟或受限制的空间的一侧进行挖掘和装载。

3、适用于船舶、火车、汽车的装卸。

二、机械式抓斗

机械式抓斗本身没有配置开合结构，通常由绳索或连杆外力驱动，按操作特点可分为双绳抓斗和单绳抓斗，最常用的是双绳抓斗。

双绳抓斗 　有支持绳和开闭绳，分别绕在支持机构和开闭机构的卷筒上。图1为双绳抓斗的工作过程：a为支持绳和开闭绳同时下降,张开斗口插入料堆。 b为收紧开闭绳，颚板闭合并抓取物料。c为抓斗闭合后支持绳和开闭绳同时上升。d为支持绳不动，开闭绳下降，斗口张开并卸下物料。双绳抓斗工作可靠，操作简便，生产率高，应用广泛。采用两组双绳后就成为四绳抓斗，工作过程与双绳抓斗相同。

单绳抓斗 　支持绳和开闭绳用同一根钢丝绳。通过特殊锁扣装置使钢丝绳轮流起到支持和开闭的作用。单绳抓斗的卷绕机构较简单，但生产率低，大量装卸作业时很少采用。

抓斗根据被抓取物料的堆积密度又分为轻型（如抓取谷物）、中型（如抓取砂砾）和重型(如抓取铁矿石)3类；按颚板数分为双颚板抓斗和多颚板抓斗,最常用的是双颚板抓斗。对于大块矿石、铁屑和废钢等宜采用多颚板抓斗，因为它具有多爪、切口尖的特点，易于插入料堆，可得到较好的抓取效果。还有一种仿剪刀结构原理的剪式抓斗（图2）,它的抓取力能随颚板的闭合而逐渐增大，在闭合终了时达到最大值；其斗口的开度和覆盖物料的面积也比一般抓斗为大，提高了抓取能力，有利于清扫料场和船舱，但对于大块物料因其初始抓取力小，效果较差。
